Elektronika TLDjest profesjonalnym producentem i dostawcą kabli krosowych w Chinach, dostarczającym kable krosowe miedziane i światłowodowe do sieci korporacyjnych, centrów danych, telekomunikacji, automatyki przemysłowej i projektów OEM.
Nasza oferta patchcordów obejmuje miedziane kable krosowe Cat5e, Cat6, Cat6A, Cat7 i Cat8, a także kable światłowodowe wykorzystujące złącza LC, SC, ST i MPO/MTP. Długość kabla, konfigurację złącza, ekranowanie, materiał płaszcza, kolor, markę i opakowanie można dostosować do wymagań klienta.
Spełniamy różnorodne wymagania dotyczące długości kabla, konfiguracji złączy, materiału osłony, koloru, opakowania i marki. Nasze możliwości produkcyjne obejmują zarówno małe zamówienia próbne, jak i produkcję wielkoseryjną.
Kabel krosowy — znany również jako kabel krosowy, przewód krosowy lub zworka — to elastyczny kabel elektryczny lub światłowodowy zakończony złączami na jednym lub obu końcach, używany do łączenia („połączania”) jednego urządzenia elektronicznego lub optycznego z drugim w celu kierowania sygnału. W przeciwieństwie do okablowania strukturalnego z przewodami stałymi stosowanego w stałej infrastrukturze budynków, kable krosowe są zbudowane ze skręconych przewodów miedzianych, aby zapewnić doskonałą elastyczność w przypadku częstych przeniesień, dodawania i zmian (MAC) w środowiskach sieciowych.
Kable krosowe służą jako krytyczne łącza międzysieciowe w sieciach lokalnych (LAN), łączące przełączniki sieciowe z serwerami, urządzeniami pamięci masowej, routerami, panelami krosowymi i sprzętem użytkownika końcowego. TLD produkuje te kable z precyzyjnie zaprojektowanymi przewodnikami, ekranowaniem i zakończeniami złączy, aby zapewnić integralność sygnału i niezawodne działanie w miedzianych zastosowaniach Ethernet i światłowodach.
|
Parametr |
Typowa wartość |
|
Materiał przewodnika |
99,99% miedzi beztlenowej |
|
Rezystancja przewodu (24 AWG) |
≤0,08 Ω/m |
|
Rezystancja izolacji (20°C, 100 VDC) |
≥500 MΩ·km |
|
Napięcie wytrzymywane dielektrykiem |
≥1000 V prądu stałego |
|
Impedancja |
100 Ω ± 15% |
|
Temperatura robocza |
-40°C ~ +85°C |
|
Trwałość podłączania/odłączania |
≥2500 cykli |
|
Powłoka stykowa RJ45 |
Złoto 50µ" na brązie fosforowym |
|
Zgodność ze standardami |
ANSI/TIA-568.2-E, ISO/IEC 11801, EN 50173, IEC 61935 |
Nasz zespół inżynierów oferuje również niestandardowe kable krosowe z dodatkowymi funkcjami, takimi jak zakrzywione osłony, konstrukcje bez zaczepów, złącza z uchwytem, wskaźniki LED i pancerna osłona do specjalistycznych zastosowań.
Kategorie kabli krosowych są zdefiniowane przez międzynarodowe standardy, w tym ANSI/TIA-568, ISO/IEC 11801 i EN 50173. Poniższa tabela podsumowuje kluczowe różnice w wydajności transmisji danych:
|
Kategoria |
Szybkość transmisji danych |
Przepustowość łącza |
Kluczowe funkcje i zastosowania |
|
Kot5e |
1 Gb/s |
100 MHz |
Podstawowe sieci biurowe, Gigabit Ethernet — najbardziej opłacalne |
|

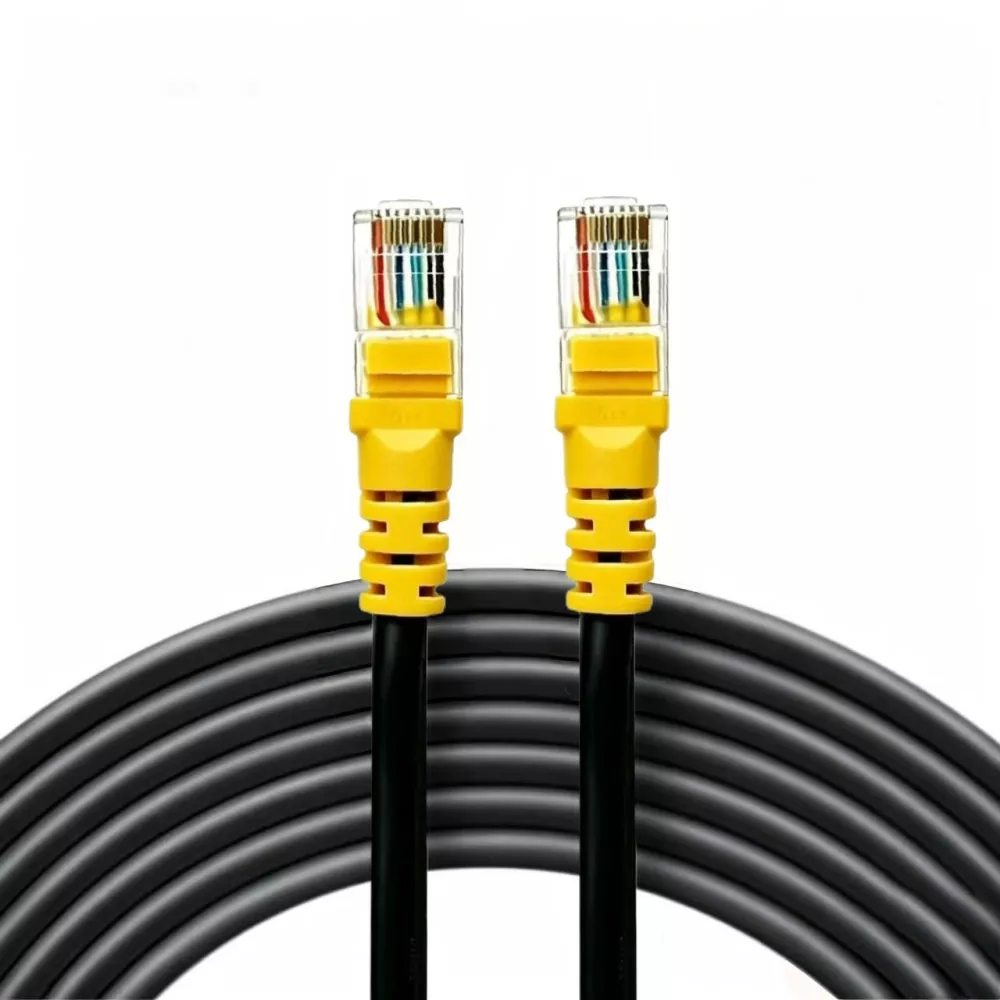

Kot6 |
1 Gb/s (do 100 m) / 10 Gb/s (do 55 m) |
250 MHz |
Sieci korporacyjne, VoIP, nadzór wideo — lepsza ochrona przed przesłuchami |
|
Kat6A |
10 Gb/s |
500 MHz |
Centra danych, przedsiębiorstwa o dużej przepustowości, instalacje 10-Gigabit Ethernet |
|
Kot7 |
10 Gb/s |
600 MHz |
Okablowanie ekranowane, centra danych, środowiska o wysokim poziomie EMI |
|
Kot8 |
25-40 Gb/s |
2000 MHz |
Centra danych nowej generacji, szybkie połączenia wzajemne o krótkim zasięgu (do 30 m) |
Wszystkie kable krosowe są produkowane tak, aby spełniać lub przewyższać specyfikacje oryginalnego sprzętu, z możliwością konfiguracji ekranowanej (STP, FTP, S/FTP) lub nieekranowanej (UTP) w zależności od wymagań dotyczących zakłóceń elektromagnetycznych.
|
Metryka wydajności |
Ogólny kabel krosowy |
Patchcord (Premium) |
|
Typ przewodnika |
CCA (aluminium platerowane miedzią) lub miedź o niskiej czystości |
Linka zawierająca 99,99% czystej miedzi beztlenowej (OFC). |
|
Rezystancja przewodu (24AWG) |
≥0,12 Ω/m |
≤0,08 Ω/m |
|
Strata wtrąceniowa |
Wyższe tłumienie, retransmisja pakietów |
Zoptymalizowany pod kątem niskiej utraty sygnału |
|
Zastawianie |
Brak lub zwykła folia |
Folia + oplot (STP/S/FTP) — lepsze tłumienie zakłóceń elektromagnetycznych |
|
Cykle podłączania/odłączania |
~1000 |
≥2500 (wzmocnione odciążenie) |
|
Powłoka stykowa RJ45 |
Nikiel lub cienkie złoto |
Brąz fosforowy, pozłacany o grubości 50µ' |
|
100% testów |
Kontrola na miejscu lub żadna |
Analizator FLUKE/sieci testowany w każdej partii |
|
Ognioodporność |
Bez oceny |
Opcje z certyfikatem UL / LSZH / VW-1 |
|
Zakres temperatur |
-20°C ~ +60°C |
-40°C ~ +85°C |
Kable CCA mają o 55% wyższą rezystancję prądu stałego niż czysta miedź, co skutkuje większą utratą danych i retransmisją. Aby zapewnić niezawodne działanie, w naszej fabryce stosujemy wyłącznie przewody skręcane z czystej miedzi w 99,99%.
Wybierz Cat5e, Cat6, Cat6A, Cat7 lub Cat8 w zależności od wymaganej wydajności sieci i podłączonego sprzętu.
Wybierz UTP, FTP, STP lub S/FTP w zależności od środowiska elektromagnetycznego i projektu systemu.
Sprawdź, czy sprzęt wymaga konfiguracji złącza RJ45, LC, SC, ST, MPO/MTP lub innej.
Wybierz długość kabla zgodnie z układem szafy, położeniem panelu krosowego i rozstawem sprzętu.
Opcje płaszcza z PVC, LSZH, PE i innych można wybrać zgodnie z wymaganiami instalacyjnymi i środowiskowymi.
Konstrukcja przewodu linkowego zapewnia elastyczność potrzebną do połączeń paneli krosowych, stojaków i sprzętu, w których kable są często przemieszczane lub przestawiane.
Oferujemy konfiguracje nieekranowane i ekranowane zgodnie z wymaganym poziomem ochrony przed zakłóceniami elektromagnetycznymi.
Asortyment produktów obejmuje popularne kategorie miedzianych sieci Ethernet i konfiguracje złączy światłowodowych, umożliwiając klientom zakup różnych typów patchcordów od jednego dostawcy.
Długość kabla, konfigurację złącza, ekranowanie, materiał osłony i inne wymagania montażowe można dostosować w zależności od zastosowania.
Obsługujemy wymagania marek prywatnych i OEM, w tym kolor kabla, druk logo, wygląd złącza i opakowanie.
Dostarczamy kable krosowe Cat5e, Cat6, Cat6A, Cat7 i Cat8 wraz z konfiguracjami patchcordów światłowodowych.
Klienci mogą zaopatrzyć się w miedziane kable krosowe RJ45 i światłowodowe kable krosowe LC, SC, ST, MPO/MTP od jednego producenta.
Kategorię, ekranowanie, złącze, długość kabla i materiał płaszcza można wybrać zgodnie z wymaganiami sieciowymi i instalacyjnymi.
Wspieramy opracowywanie próbek i przegląd specyfikacji w oparciu o rysunki, próbki lub wymagania dotyczące złączy przed produkcją seryjną.
Obsługujemy zarówno zamówienia próbne, jak i produkcję wielkoseryjną według potwierdzonej konfiguracji produktu.
Opakowania mogą być dostarczane w zależności od wielkości zamówienia i kanału sprzedaży.
|
Rodzaj opakowania |
Typowe zastosowanie |
|
Przemysłowa torba PE |
Zamówienia hurtowe i hurtowe |
|
Blister/pudełko kolorowe |
Produkty przeznaczone do sprzedaży detalicznej |
|
Niestandardowy karton |
Projekty OEM i markowe |
P1: Czy możesz dostosować kable krosowe zgodnie z wymaganiami klienta?
Tak. Zapewniamy kompleksowe dostosowanie OEM, w tym długość kabla, typ złącza, konfigurację ekranowania, materiał osłony, kolor, nadruk logo i opakowanie.
P2: Jakie typy złączy są dostępne dla kabli krosowych?
Dostępne opcje obejmują RJ45 (8P8C) dla miedzianej sieci Ethernet oraz LC, SC, ST, MPO/MTP dla zastosowań światłowodowych.
P3: Czy dostarczasz próbki przed produkcją masową?
Tak. Można dostarczyć próbki do weryfikacji projektu i testów wydajności przed masową produkcją.
P4: W jakich branżach stosuje się kable krosowe?
Patchcordy są stosowane w sieciach korporacyjnych, centrach danych, telekomunikacji, automatyce przemysłowej, komercyjnych systemach AV i produktach elektronicznych OEM.
P5: Jakie surowce wykorzystujecie do produkcji kabli krosowych?
Pozyskujemy surowce od renomowanych dostawców:
Przewodniki miedziane — 99,99% czystej miedzi beztlenowej (OFC)
Mieszanki izolacyjne/płaszczowe — PVC, LSZH, PE od certyfikowanych dostawców mieszanek
Styki złącza — 50µ” pozłacany brąz fosforowy
Dzięki temu zaangażowaniu każdy kabel krosowy z naszej fabryki spełnia spójne standardy jakości.
P6: Jakie certyfikaty możesz dostarczyć?
Dostarczamy kompleksowe pakiety certyfikacji obejmujące: certyfikaty UL, CE, RoHS, REACH i palność (VW-1, FT-1, UL 94-V0). Do każdej partii dołączony jest identyfikowalny certyfikat zgodności.
P7: Jakie są metody pakowania?
Oferujemy wiele opcji pakowania:
Handel detaliczny — kolorowe blistry z otworami do zawieszania lub pudełka na prezenty
Luzem — 100–300 sztuk w worku PE, następnie do wodoodpornej torby, a następnie do kartonu eksportowego
Dostosowane – z Twoim logo na złączach, osłonach kabli i opakowaniach
Odwiedź naszą oficjalną stronę internetową www.tldcable.com i doradzimy w sprawie typu kabla, kategorii (Cat5e/Cat6/Cat6A/Cat7/Cat8), długości, rodzaju złącza, ilości i rynku docelowego.
Wyślij e-mail do naszego zespołu sprzedaży na adres sales06@tldcable.com z rysunkiem technicznym lub specyfikacjami docelowymi.
Określ, czy potrzebujesz kabli krosowych dostępnych w magazynie w celu natychmiastowej dostawy, czy zamówienia zbiorczego z marką OEM lub niestandardową długością/kolorem.
Odpowiemy w ciągu 12 godzin w dni robocze.
