Elektronika TLDprodukujeWysokiej jakości kable HDMI 2.0 o dużej szybkości do wyświetlaczy 4K, systemów rozrywki domowej, sprzętu do gier, projektorów, sal konferencyjnych, Digital Signage i profesjonalnych instalacji AV.
Kabel obsługuje przepustowość do 18 Gb/s i jest przeznaczony do zastosowań takich jak wideo 4K przy 60 Hz, HDR i wielokanałowy dźwięk cyfrowy. Dostępne konfiguracje obejmują różne długości kabli, przekroje przewodów, konstrukcje ekranujące i materiały osłon, aby dopasować się do różnych wymagań instalacyjnych i OEM.
Wspieramy opracowywanie próbek, produkcję masową i dostosowywanie OEM, w tym długość kabla, typ złącza, kolor kabla, logo i opakowanie.

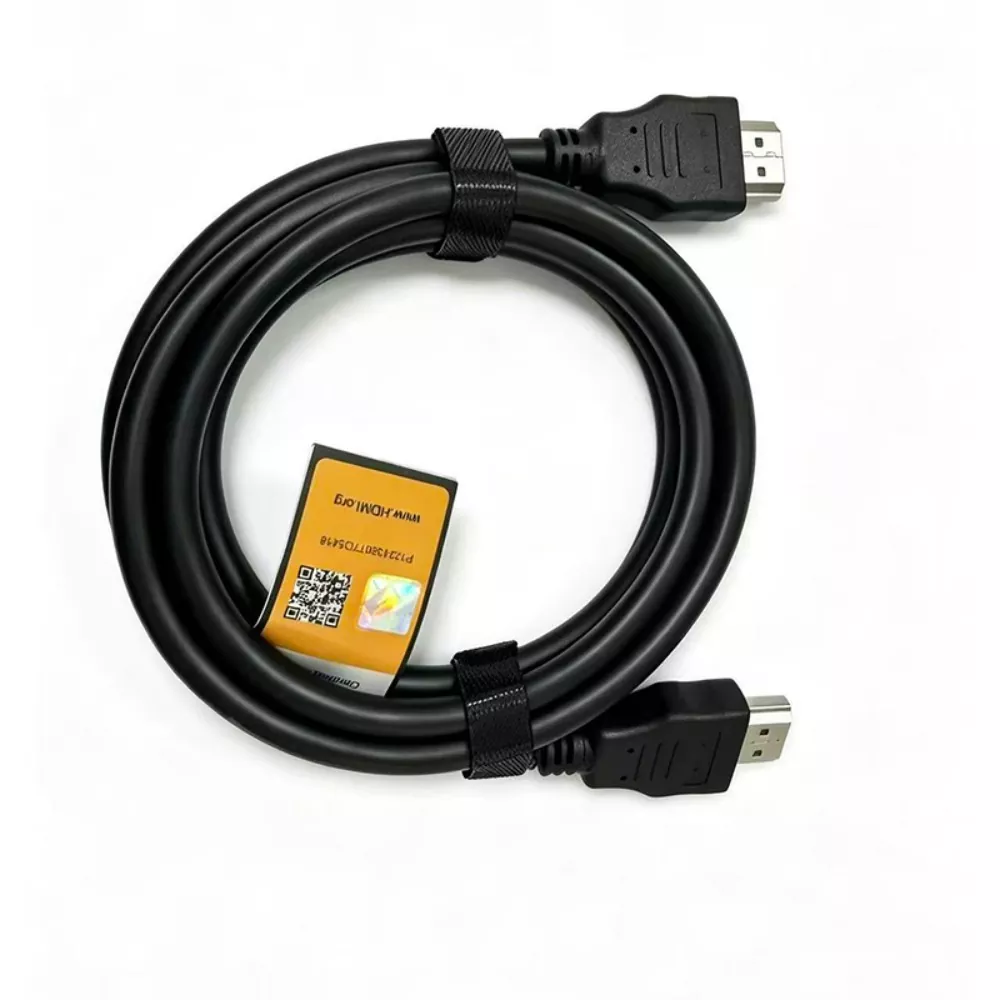

Kabel Premium High Speed HDMI 2.0 to ekranowany kabel interfejsu cyfrowego przeznaczony do przesyłania nieskompresowanego wideo o wysokiej rozdzielczości i wielokanałowego dźwięku między urządzeniami źródłowymi (np. odtwarzaczami Blu-ray 4K, konsolami do gier, dekoderami, komputerami stacjonarnymi) i wyświetlaczami (np. telewizorami UHD, projektorami, monitorami). W przeciwieństwie do standardowych kabli HDMI, kable HDMI 2.0 obsługują przepustowość do 18 Gb/s, umożliwiając rozdzielczość 4K przy 60 Hz z HDR (High Dynamic Range), głęboką kolorystykę i wciągające formaty dźwięku przestrzennego, takie jak Dolby Atmos i DTS:X. Kabel TLD Premium High Speed HDMI 2.0 jest zbudowany z cynowanych przewodników miedzianych, trójwarstwowego ekranowania i pozłacanych złączy, aby zapewnić bezstratną integralność sygnału na dłuższych dystansach – co czyni go preferowanym wyborem dla kina domowego, Digital Signage, sal konferencyjnych i profesjonalnych stojaków AV.
Kabel obsługuje przepustowość do 18 Gb/s, odpowiedni dla kompatybilnych 4K przy 60 Hz i innych cyfrowych zastosowań audiowizualnych o dużej przepustowości.
Obsługuje aplikacje 4K przy 60 Hz, HDR i głębokie kolory, w zależności od podłączonego sprzętu i konfiguracji systemu.
Specyfikacja HDMI 2.0 obsługuje szerokopasmową transmisję dźwięku cyfrowego w kompatybilnych systemach audiowizualnych.
Konstrukcja z folii, oplotu i przewodu drenażowego pomaga zredukować wpływ zakłóceń elektromagnetycznych w instalacjach, w których ważne jest ekranowanie.
Dostępne są różne długości kabli, przekroje przewodów, materiały osłon, kolory i konfiguracje złączy, zgodnie z wymaganiami projektu.
Nadaje się do telewizorów 4K, odtwarzaczy Blu-ray, dekoderów, konsol do gier i innego domowego sprzętu audiowizualnego.
Konfiguracje kabli HDMI 2.0 są odpowiednie dla zgodnych aplikacji do gier 4K przy 60 Hz.

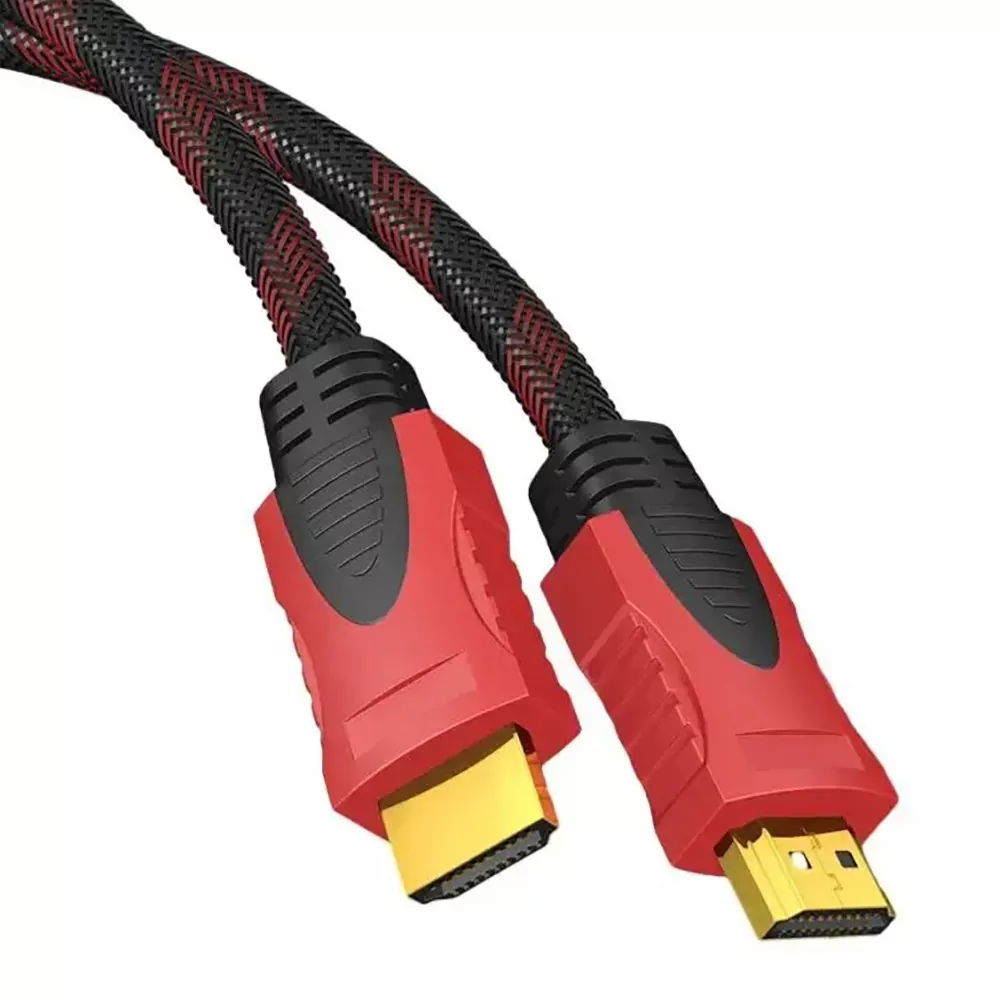

Stosowany do projektorów, monitorów i komercyjnych systemów wyświetlających wymagających cyfrowej transmisji wideo o wysokiej rozdzielczości.
Nadaje się do wyświetlaczy w salach konferencyjnych, stojaków AV, Digital Signage i innych komercyjnych instalacji audiowizualnych.
Niestandardowe zestawy kabli HDMI można zintegrować ze sprzętem elektronicznym i produktami marek własnych.
Kable HDMI są podzielone na kategorie według wersji i poziomu wydajności. TLD dostarcza kable o wielu specyfikacjach, aby dopasować się do różnych potrzeb aplikacji:
|
Funkcja |
Standardowe złącze HDMI (1.4) |
HDMI 2.0 |
HDMI 2.1 |
|
Przepustowość łącza |
10,2 Gb/s |
18 Gb/s |
48 Gb/s |
|
Maksymalna rozdzielczość |
4K przy 30 Hz |
4K przy 60 Hz (HDR) |
8K przy 60 Hz / 4K przy 120 Hz |
|
Wsparcie audio |
8-kanałowy |
32-kanałowy, Dolby Atmos, DTS:X |
Ulepszony eARC, dźwięk obiektowy |
|
Typ złącza |
Standardowy typ A |
Standardowy typ A (z opcjonalnym Ethernetem) |
Typ A / Typ C (dla Mini/Micro) |
|
Współczynnik kształtu kabla |
Okrągłe lub płaskie |
Okrągły (grubszy) |
Okrągły (certyfikat Ultra High Speed) |
|
Domyślna długość |
1,8 m – 5 m |
1,8m – 15m (opcje aktywne do 30m) |
1m – 3m (pasywne); aktywny do 15m |
|
Zastawianie |
Podstawowy |
Trójwarstwowy (folia + oplot + drut drenażowy) |
Zaawansowana redukcja zakłóceń elektromagnetycznych |
|
Orzecznictwo |
Kategoria 1/2 |
Certyfikat wysokiej prędkości Premium |
Certyfikat ultrawysokiej prędkości |
HDMI 2.0 to obecnie standard branżowy dla treści 4K HDR. NaszWysokiej jakości kabel HDMI 2.0 o dużej szybkości jest w pełni kompatybilny wstecz z urządzeniami HDMI 1.4 i kompatybilny w przód z większością źródeł HDMI 2.1 (choć ograniczona do 18 Gb/s). Do zastosowań 8K lub 4K @ 120 Hz TLD oferuje również kable Ultra High Speed HDMI 2.1 — o szczegóły zapytaj nasz zespół sprzedaży.
|
Parametr |
Specyfikacja |
|
Materiał przewodnika |
Czysta miedź cynowana (26–30 AWG, wielożyłowa) |
|
Przepustowość łącza |
18 Gb/s |
|
Obsługiwane rozdzielczości |
4K przy 60 Hz, 1440p przy 120 Hz, 1080p przy 240 Hz |
|
Wsparcie kolorów |
10-bitowa/12-bitowa głębia kolorów, HDR10, Dolby Vision, HLG |
|
Wsparcie audio |
32-kanałowy, Dolby Atmos, DTS:X, TrueHD |
|
Zastawianie |
Trójwarstwowy (folia + oplot + drut drenażowy) |
|
Typ złącza |
Standardowy typ A (19-stykowy, męski/męski) |
|
Poszycie złącza |
Styki i obudowy pozłacane 15µ |
|
Materiał kurtki |
PVC (standard) / LSZH (bezhalogenowy, niskodymowy, opcjonalnie) |
|
Zakres temperatur |
-10°C do 80°C (14°F do 176°F) |
|
Impedancja |
100 Ω ± 5% |
|
Minimalny promień zgięcia |
4 × średnica zewnętrzna |
|
Długości standardowe |
0,5 m, 1 m, 1,8 m, 3 m, 5 m, 7,5 m, 10 m, 15 m |
|
Maksymalna długość pasywna |
15m (certyfikowany) |
|
Maksymalna długość aktywna |
30m (z wbudowanym reduktorem/korektorem) |
Producent kontroluje główny proces montażu kabla od przygotowania przewodnika do testów końcowych.
Przewody miedziane ocynowane są przygotowywane zgodnie z określoną średnicą i konstrukcją kabla.
Materiały izolacyjne i dielektryczne są przetwarzane zgodnie z wymaganym projektem elektrycznym i mechanicznym.
Konstrukcje foliowe, oplotowe i drenażowe montowane są zgodnie z wybraną konstrukcją ekranowania.
Złącza HDMI są montowane zgodnie z wymaganą konfiguracją styków i konstrukcją kabla, a następnie, w stosownych przypadkach, obtryskiwane i odciążane.
Gotowe zestawy kablowe poddawane są kontroli elektrycznej i funkcjonalnej zgodnie z potwierdzonymi wymaganiami produktu.
Produkcja koncentruje się na kablach HDMI do zastosowań konsumenckich, komercyjnych AV i OEM.
Długość kabla, przekrój przewodu, ekranowanie, konstrukcję złącza, materiał płaszcza i opakowanie można dostosować do wymagań aplikacji.
Fabryka wspiera opracowywanie próbek, potwierdzanie specyfikacji i produkcję na większą skalę.
Przygotowanie kabla, zakończenie złącza i kontrola elektryczna są realizowane w procesie produkcyjnym.
Na potrzeby projektów OEM można opracować niestandardowe specyfikacje, kolory, branding i opakowanie.
Służy do przesyłania cyfrowego obrazu i dźwięku pomiędzy kompatybilnymi urządzeniami źródłowymi i wyświetlającymi, w tym telewizorami 4K, systemami do gier, projektorami, monitorami i komercyjnym sprzętem AV.
HDMI 2.0 obsługuje przepustowość do 18 Gb/s.
Tak. Określony produkt jest przeznaczony do zastosowań 4K przy 60 Hz, w zależności od podłączonych urządzeń i pełnej konfiguracji systemu.
Dostarczona konfiguracja obejmuje przewody miedziane cynowane o średnicach od 26 AWG do 30 AWG.
Tak. Można dostosować długość kabla, konfigurację złącza, przekrój przewodu, ekranowanie, materiał płaszcza, kolor, logo i opakowanie.
Standardowe długości to 0,5 m, 1 m, 1,8 m, 3 m, 5 m, 7,5 m, 10 m i 15 m. Aktywne konfiguracje mogą rozciągać się do 30 m w zależności od określonego projektu.
Tak. Dostępne są konfiguracje aktywnego kabla HDMI z wbudowanym redriverem/korektorem, w zależności od wymaganej długości kabla i zastosowania.
