A Przełącznik zdalnego sterowania DC męski na żeński 433 MHzzapewnia wygodny sposób bezprzewodowego sterowania kompatybilnym sprzętem zasilanym prądem stałym. Zamiast fizycznie obsługiwać przełącznik lub prowadzić kabel sterujący do urządzenia, użytkownicy mogą wysłać sygnał bezprzewodowy za pośrednictwem zdalnego nadajnika 433 MHz do modułu odbiornika podłączonego pomiędzy źródłem prądu stałego a obciążeniem. Taki układ jest przydatny w oświetleniu, małym sprzęcie elektrycznym, systemach dostępu, projektach automatyki, panelach sterowania i innych zastosowaniach niskonapięciowych.
Jednak wybór i instalacja przełącznika bezprzewodowego wymaga czegoś więcej niż tylko dopasowania męskich i żeńskich złączy prądu stałego. Napięcie, prąd, polaryzacja złącza, konfiguracja wyjścia odbiornika, odległość robocza, warunki środowiskowe, zakłócenia i charakterystyka obciążenia mogą mieć wpływ na wydajność. W tym przewodniku wyjaśniono podstawowe kwestie techniczne, dzięki którym kupujący, instalatorzy i integratorzy systemów będą mogli uniknąć problemów ze zgodnością i zbudować bardziej niezawodne rozwiązanie do sterowania bezprzewodowego.

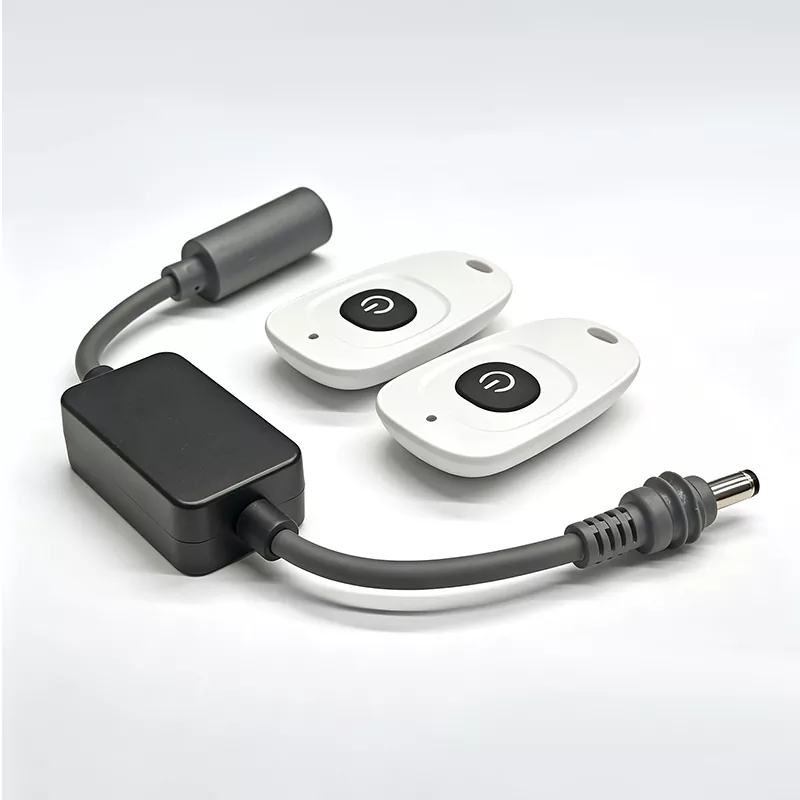

Przełącznik zdalnego sterowania DC męski na żeński 433 MHz to bezprzewodowy zespół przełączający przeznaczony do zdalnego sterowania obciążeniem elektrycznym DC. Zwykle zawiera męskie i żeńskie złącza DC wraz z bezprzewodowym odbiornikiem 433 MHz i zdalnym nadajnikiem. Układ złączy pozwala na integrację urządzenia z istniejącym obwodem zasilania prądem stałym bez konieczności zmiany okablowania.
Podstawowa koncepcja jest prosta: źródło prądu stałego dostarcza energię elektryczną do modułu przełączającego, podczas gdy pilot zdalnego sterowania 433 MHz zapewnia sterowanie bezprzewodowe. Kiedy odbiornik rozpozna prawidłowy sygnał, jego wewnętrzny obwód przełączający zmienia stan i kontroluje moc dostarczaną do podłączonego obciążenia.
Ten projekt może rozwiązać kilka typowych problemów. Sprzęt może być instalowany w trudno dostępnych miejscach, montaż fizycznego przełącznika może być trudny, a użytkownicy mogą być zmuszeni do kontrolowania kilku urządzeń na odległość. Bezprzewodowe rozwiązanie przełączające DC może ograniczyć prowadzenie kabli i sprawić, że codzienna obsługa stanie się wygodniejsza.
Proces operacyjny składa się zazwyczaj z czterech etapów: nadawania, odbioru, dekodowania i przełączania. Po naciśnięciu przycisku na pilocie nadajnik generuje zakodowany sygnał o częstotliwości radiowej w paśmie 433 MHz. Moduł odbiornika nasłuchuje odpowiedniego sygnału i sprawdza, czy odpowiada on zaprogramowanemu kodowi sterującemu.
Po pomyślnym rozpoznaniu odbiornik aktywuje swój obwód przełączający. W zależności od konstrukcji produktu może to spowodować włączenie lub wyłączenie podłączonego obciążenia prądu stałego, zmianę pomiędzy różnymi stanami pracy lub wyzwolenie chwilowego wyjścia.
Wysyła polecenie bezprzewodowe.
Przenosi zakodowaną informację kontrolną.
Odbiera i sprawdza sygnał.
Steruje mocą podłączonego obciążenia.
Rzeczywista wydajność zależy od mocy nadajnika, czułości odbiornika, konstrukcji anteny, środowiska instalacji, przeszkód, szumów elektrycznych i konkretnego protokołu 433 MHz używanego przez sprzęt.
| Część | Funkcjonować | Co sprawdzić |
|---|---|---|
| Złącze męskie prądu stałego | Umożliwia podłączenie do kompatybilnego gniazda prądu stałego lub kabla. | Rozmiar, polaryzacja, prąd znamionowy. |
| Złącze żeńskie prądu stałego | Zapewnia połączenie z obciążeniem DC. | Dopasowane wymiary wtyczki i polaryzacja. |
| Odbiornik RF | Odbiera zdalne polecenia. | Częstotliwość, zasięg, sposób kodowania. |
| Obwód przełączający | Steruje prądem obciążenia. | Pojemność napięciowa i prądowa. |
| Zdalny nadajnik | Wysyła polecenia użytkownika. | Kompatybilność i odległość działania. |
Kompatybilność elektryczna jest jednym z najważniejszych czynników branych pod uwagę przy wyborze bezprzewodowego przełącznika prądu stałego. Produkt, który pasuje mechanicznie, może nadal nie nadawać się do montażu elektrycznego. Kupujący powinni zapoznać się z pełną specyfikacją, a nie polegać wyłącznie na nazwie produktu.
Kompaktowy format oparty na złączu sprawia, że ten typ przełącznika bezprzewodowego nadaje się do wielu scenariuszy sterowania niskim napięciem. Może być szczególnie przydatne, gdy instalacja nowej przewodowej linii sterującej wydłużyłaby czas instalacji lub stworzyłaby niewygodny interfejs użytkownika.
Zdalne sterowanie paskami LED, lampami, oświetleniem szafek, oświetleniem dekoracyjnym i innymi kompatybilnymi produktami oświetleniowymi DC.
Wygodne bezprzewodowe sterowanie wybranymi urządzeniami niskonapięciowymi i projektami automatyki.
Przydatne do zdalnego przełączania kompatybilnych znaków LED i oświetlenia wyświetlaczy.
Praktyczny komponent do prototypów, projektów hobbystycznych, systemów edukacyjnych i niestandardowych elementów sterujących.
Można go włączyć do odpowiednich niskonapięciowych obwodów sterujących, gdzie wymagana jest aktywacja bezprzewodowa.
Nadaje się do wybranych zastosowań sterowania pomocniczego niskiego napięcia po sprawdzeniu parametrów elektrycznych i bezpieczeństwa.
Instalację należy rozpocząć po odłączeniu zasilania. Przed podłączeniem czegokolwiek należy sprawdzić źródło zasilania prądem stałym, kontrolowane obciążenie, polaryzację złącza oraz napięcie i prąd znamionowy przełącznika.
W przypadku indywidualnych projektów priorytetami są zwykle kompatybilność złączy i parametry elektryczne. W przypadku projektów OEM, sprzedaży hurtowej i integracji systemów dodatkowe czynniki, takie jak dostosowywanie, pakowanie, spójność produkcji, kontrola jakości i długoterminowe możliwości dostaw, stają się równie ważne.
| Wymóg | Zalecana kontrola |
|---|---|
| Kompatybilność elektryczna | Napięcie, prąd, polaryzacja, specyfikacja złącza. |
| Wydajność bezprzewodowa | Kompatybilność z częstotliwością 433 MHz, zasięg, konstrukcja anteny, odporność na zakłócenia. |
| Środowisko aplikacji | Temperatura, wilgotność, kurz, wymagania dotyczące obudowy. |
| Wymagania produkcyjne | MOQ, czas realizacji, spójność jakości, opakowanie, personalizacja. |
Niezawodny dostawca powinien być w stanie zapewnić jasne specyfikacje techniczne i odpowiedzieć na praktyczne pytania dotyczące rozmiarów złączy, parametrów elektrycznych, zdalnego parowania, trybów przełączania, tolerancji produkcyjnych i ograniczeń zastosowań.
Przełączniki bezprzewodowe są na ogół proste w użyciu, ale błędy instalacyjne i warunki środowiskowe mogą powodować nieoczekiwane zachowanie. Poniższa lista kontrolna może pomóc w wyodrębnieniu typowych problemów.
| Problem | Możliwa przyczyna | Sugerowana kontrola |
|---|---|---|
| Brak odpowiedzi | Brak zasilania lub nieprawidłowe parowanie. | Sprawdź zasilanie i zdalne parowanie. |
| Krótki zasięg działania | Przeszkody lub zakłócenia RF. | Przemieść odbiornik i sprawdź umiejscowienie anteny. |
| Obciążenie nie działa | Złe napięcie, polaryzacja lub przeciążone wyjście. | Sprawdź specyfikacje elektryczne. |
| Praca przerywana | Słaby sygnał, niestabilna moc lub zakłócenia. | Sprawdź stabilność zasilania i środowisko RF. |
Zalety te są szczególnie cenne w przypadku projektów modernizacyjnych, instalacji tymczasowych, elektroniki typu „zrób to sam” i produktów, w których ważny jest czysty wygląd zewnętrzny.
Nie koniecznie. Dzielenie tej samej częstotliwości znamionowej nie gwarantuje kompatybilności. Nadajnik i odbiornik mogą wykorzystywać różne metody kodowania, protokoły, procedury parowania lub formaty sygnału. Zawsze sprawdzaj, czy pilot i odbiornik są zaprojektowane do współpracy.
Tak. Złącze o nieprawidłowym rozmiarze może powodować luźne połączenie, zwiększoną rezystancję styku, przerywaną pracę lub całkowitą niezgodność. W stosownych przypadkach należy sprawdzić zarówno średnicę zewnętrzną, jak i wymiary wewnętrzne sworznia.
Może sterować kompatybilnym oświetleniem LED prądu stałego, gdy napięcie oświetlenia, prąd, konfiguracja złączy, polaryzacja i wymagania dotyczące przełączania mieszczą się w specyfikacjach produktu. Przed instalacją należy zawsze sprawdzić dopuszczalne obciążenie.
Na zasięg sieci bezprzewodowej mogą wpływać ściany, konstrukcje metalowe, sprzęt elektryczny, orientacja anteny, miejsce instalacji, stan baterii i zakłócenia radiowe. Podany zakres należy ogólnie rozumieć jako wartość stanu testowego, a nie gwarancję dla każdej instalacji.
Przydatność zależy od napięcia i prądu znamionowego konkretnego przełącznika oraz charakterystyki obciążenia. Obciążenia o dużej mocy lub indukcyjne mogą wymagać odpowiednio znamionowego przekaźnika, stycznika, sterownika lub innej architektury sterującej zamiast podłączać obciążenie bezpośrednio do małego bezprzewodowego modułu przełączającego.
Kupujący powinni pytać o parametry napięcia i prądu, specyfikacje złączy, protokół bezprzewodowy, zasięg działania, tryb przełączania, kontrolę jakości, dostępność próbek, MOQ, opakowanie, opcje dostosowywania, czas realizacji produkcji i wsparcie techniczne po sprzedaży.
Przełącznik zdalnego sterowania DC męski na żeński 433 MHz może stanowić praktyczne rozwiązanie do bezprzewodowego sterowania kompatybilnymi urządzeniami zasilanymi prądem stałym. Jego największa wartość wynika z połączenia prostych połączeń prądu stałego z wygodnym sterowaniem częstotliwością radiową, dzięki czemu jest przydatny w oświetleniu, automatyce, oznakowaniu, elektronice, projektach modernizacyjnych i innych zastosowaniach niskonapięciowych.
Kluczem do niezawodnego działania jest odpowiednia kompatybilność. Przed zakupem lub instalacją przełącznika sprawdź napięcie prądu stałego, maksymalny prąd, wymiary złącza, polaryzację, kompatybilność bezprzewodową, tryb przełączania, warunki środowiskowe i oczekiwany zakres działania. W przypadku projektów komercyjnych i OEM należy również ocenić możliwości dostawcy, spójność produktu, wsparcie w zakresie dostosowywania i kontrolę jakości.
