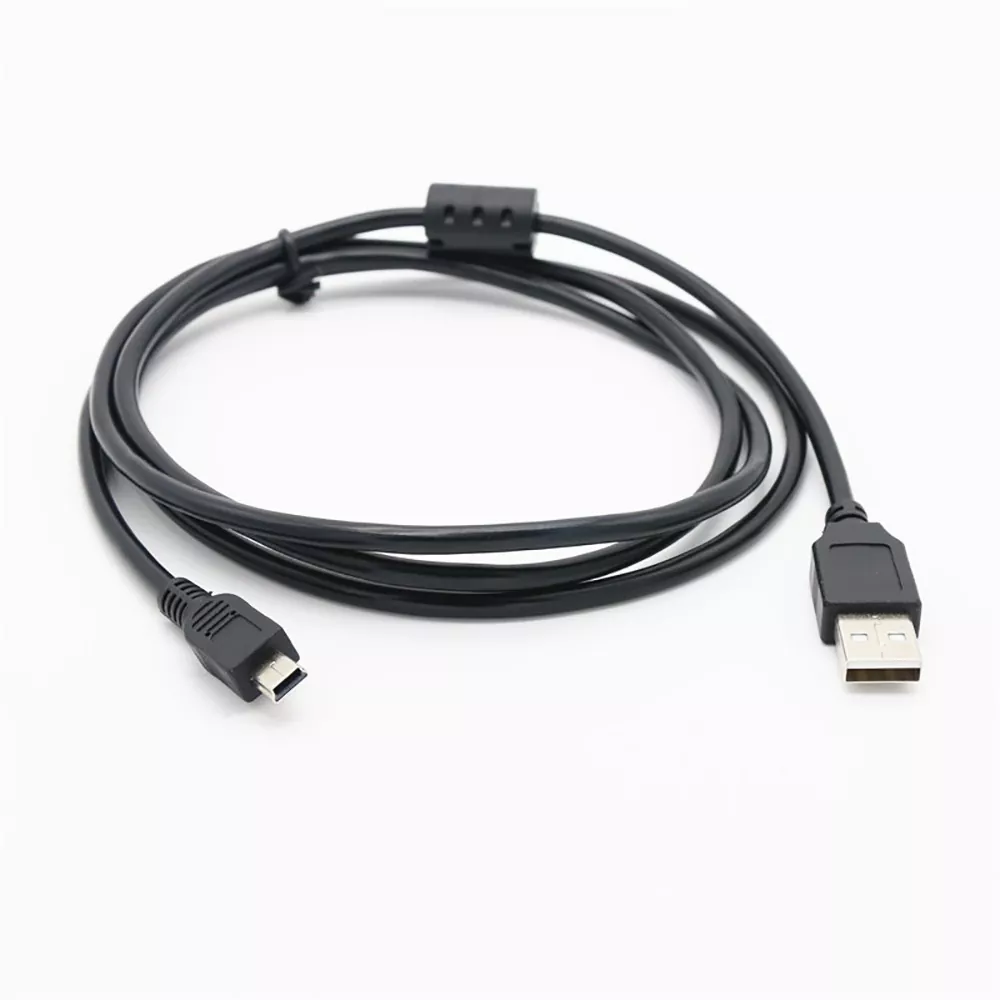

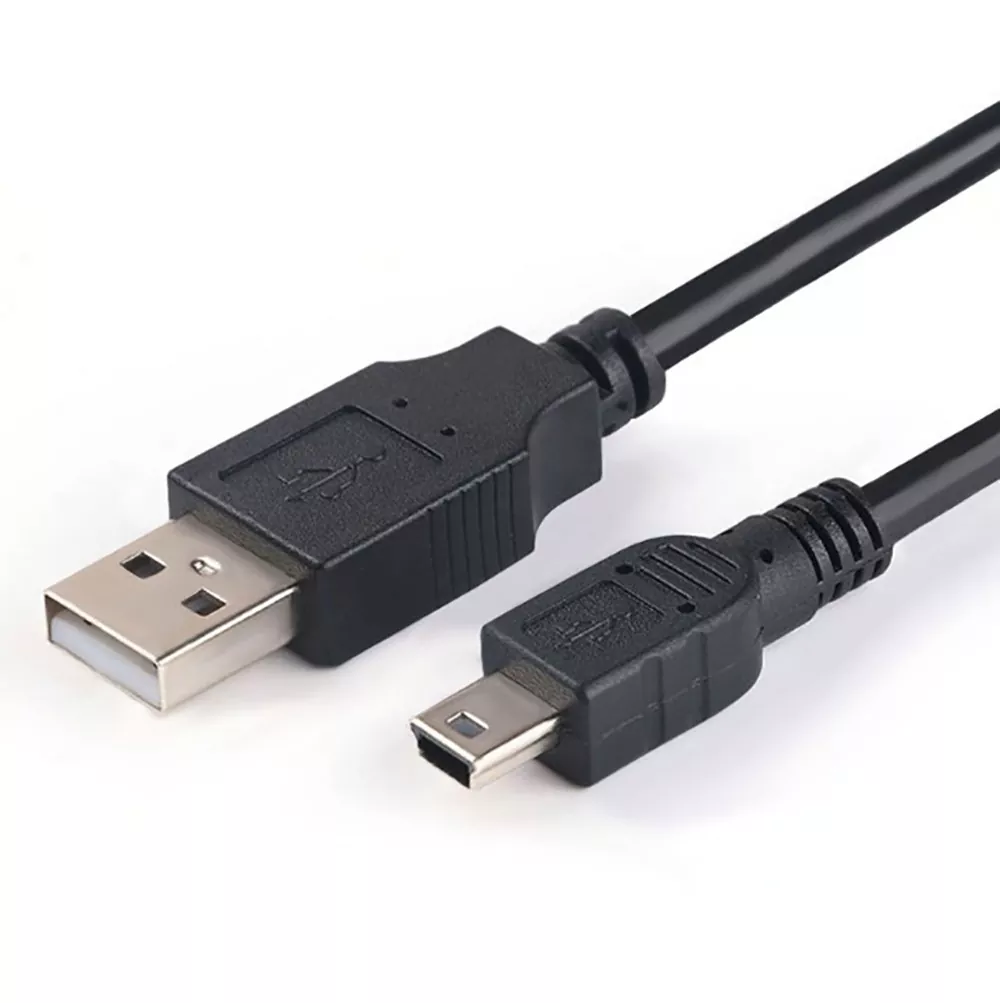

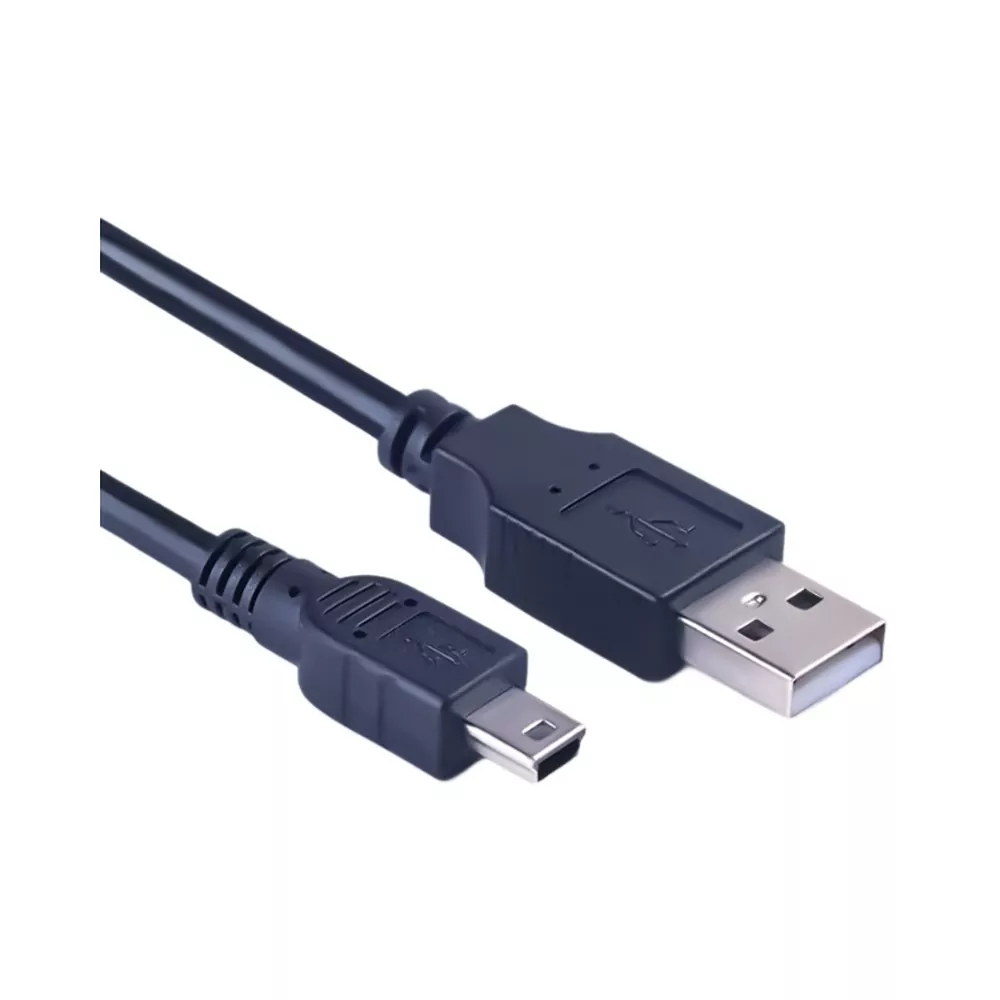

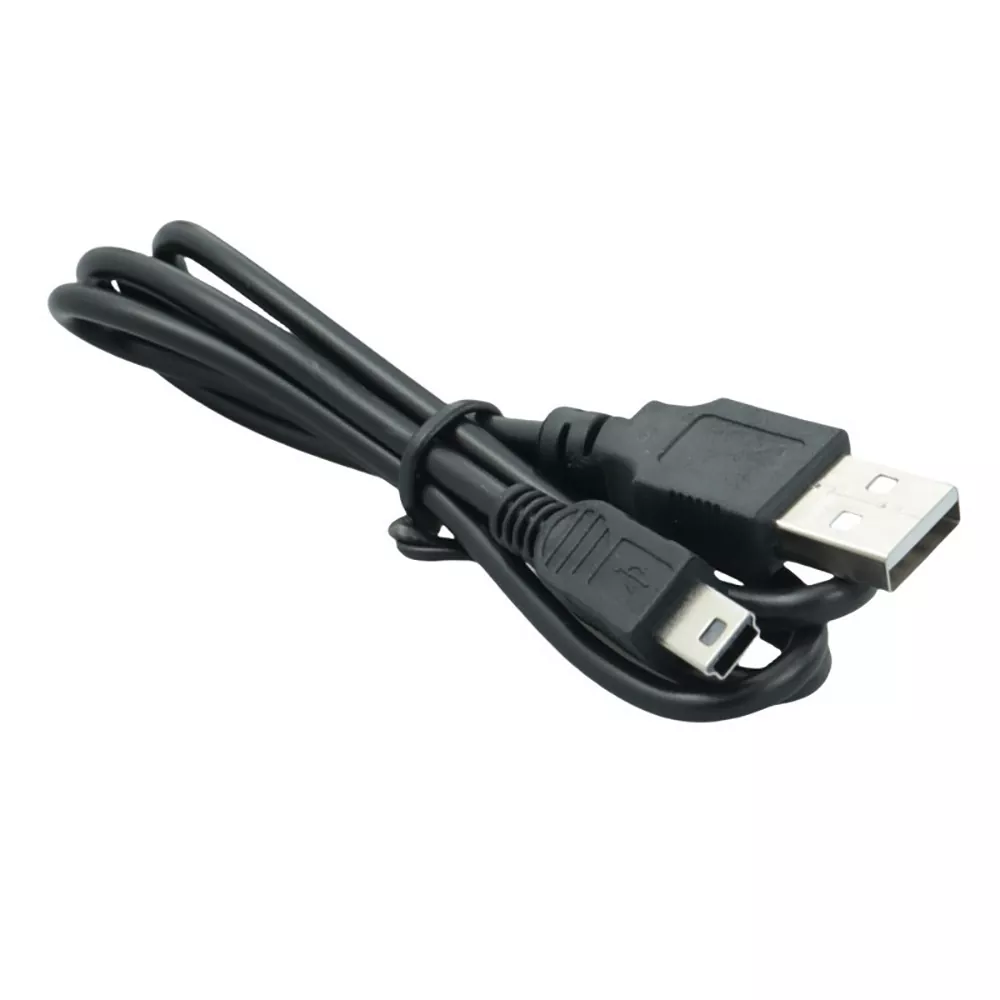

Kabel USB 2.0 A męski na Mini B firmy TLD Electronic, chiński kabel USB producenta i fabryka, jest zbudowany dla kompatybilnych urządzeń wymagających standardu Złącze USB typu A do Mini-B (5-pinowe). W kablu zastosowano moc z cynowanej miedzi i przewodniki danych, wyposażone w skrętkę D+/D-. Zapewnia potrójną warstwę ekranowanie folią aluminiową i 48-plecioną cynowaną siatką miedzianą zapewnia niezawodność wydajność.
|
Parametr |
Bliższe dane |
|
Nazwa produktu |
Kabel USB 2.0 A męski na Mini B – synchronizacja danych i Przewód ładujący |
|
Marka |
TLD / marka prywatna (mile widziany OEM) |
|
Pochodzenie |
Guangdong, Chiny |
|
Certyfikaty |
RoHS, REACH, UL |
|
Typ złącza |
USB typu A męski na USB Mini-B męski (5-pinowy) |
|
Długość |
Dostępne długości 1m–3m / niestandardowe |
|
Szybkość przesyłania danych |
480 Mb/s (szybki port USB 2.0) |
|
Dostarczanie mocy |
Do 2,4 A (standardowe zasilanie magistrali USB) |
|
Przewodniki mocy |
Miedź cynowana (VBUS i uziemienie) |
|
Przewodnicy danych |
Miedź cynowana (skrętka D+/D-) |
|
Zastawianie |
Folia aluminiowa + siatka z cynowanej miedzi z 48 oplotami |
|
Kurtka |
Elastyczny PCV – czarny matowy lub biały (kolory na zamówienie dostępne) |
|
Obudowa złącza |
Mosiądz niklowany z natryskiwanym odciążeniem |
|
Poszycie kontaktowe |
Brąz fosforowy pokryty złotem |
|
Profil wtyczki Mini-B |
Standardowe 5-pinowe złącze Mini-B |
|
Kompatybilność wsteczna |
W pełni kompatybilny z urządzeniami USB 1.1 |
|
Temperatura pracy |
-10°C do 60°C |
|
Opakowanie |
Woreczek foliowy, worek zamykany na zamek, blister lub niestandardowy pudełko detaliczne |
|
Czas realizacji |
15–20 dni w przypadku zamówień masowych; bezpłatne próbki w 5–7 dni |
|
MOQ |
100 jednostek; elastyczny dla niestandardowych projektów |



Złącze USB Mini-B jest mniejsze niż standardowy typ B i solidniejszy niż Micro-B. Jest używany w wielu urządzeniach cyfrowych aparaty fotograficzne, przenośne odtwarzacze muzyczne i zewnętrzne dyski twarde wyprodukowane na przestrzeni lat ostatnie 15 lat. Ten kabel zastępuje dołączone kable, które pękają lub ulegają uszkodzeniu zgubić się.
Przy szybkości 480 Mb/s (USB 2.0 High-Speed) kabel obsługuje typowe obciążenia urządzeń przenośnych:
Tethering aparatu i przesyłanie zdjęć: zwolnij 32 GB pamięci karta pełna obrazów RAW (około 1000 zdjęć po 30 MB każde) w mniej niż 12 lat minuty.
Synchronizacja muzyki: przenieś bibliotekę muzyczną o pojemności 10 GB (około 2500 piosenek) w niecałe 4 minuty.
Kopie zapasowe na dysku zewnętrznym: Skopiuj folder dokumentów o pojemności 5 GB i nośnik na przenośny dysk twardy w czasie krótszym niż 2 minuty.
Kabel przenosi zarówno zasilanie (VBUS), jak i i danych (D+/D-), dzięki czemu możesz synchronizować i ładować jednocześnie. Jest to przydatne dla:
Tethering aparatu: podłącz lustrzankę cyfrową do laptopa, aby uzyskać podgląd na żywo fotografowania przy naładowanym akumulatorze aparatu.
Nawigacja GPS: aktualizuj mapy w urządzeniu Garmin podczas ładowania w samochodzie lub przy biurku.
Odtwarzacze muzyczne: synchronizuj listy odtwarzania podczas ładowania urządzenia na noc.
Gromadzenie danych w terenie: Podczas pracy rejestrator cyfrowy powinien być włączony długie wywiady lub sesje nagraniowe.
Często noszone są kable Mini-B torby na aparaty, plecaki i schowki na rękawiczki. Ten kabel jest przeznaczony do codziennego użytku użyj:
Formowany odciążnik rozciągający się na 25 mm od każdego złącza
Obudowy złączy z niklowanego mosiądzu
Styki z brązu fosforowego pokryte złotem
Ponad 5000 cykli wkładania/wyjmowania potwierdzonych mechanicznie testowanie
Elastyczna kurtka z PVC jest odporna na załamania i ścieranie
W pobliżu często używane są urządzenia przenośne zakłócenia bezprzewodowe. Ekranowanie folią + oplotem zapewnia tłumienie zakłóceń EMI/RFI, pomaga uniknąć:
Uszkodzone pliki obrazów podczas przesyłania
Zakłócenia dźwięku podczas synchronizacji muzyki
Przerwane tworzenie kopii zapasowych na dyskach zewnętrznych
Niestabilne połączenia tetheringowe podczas sesji studyjnych

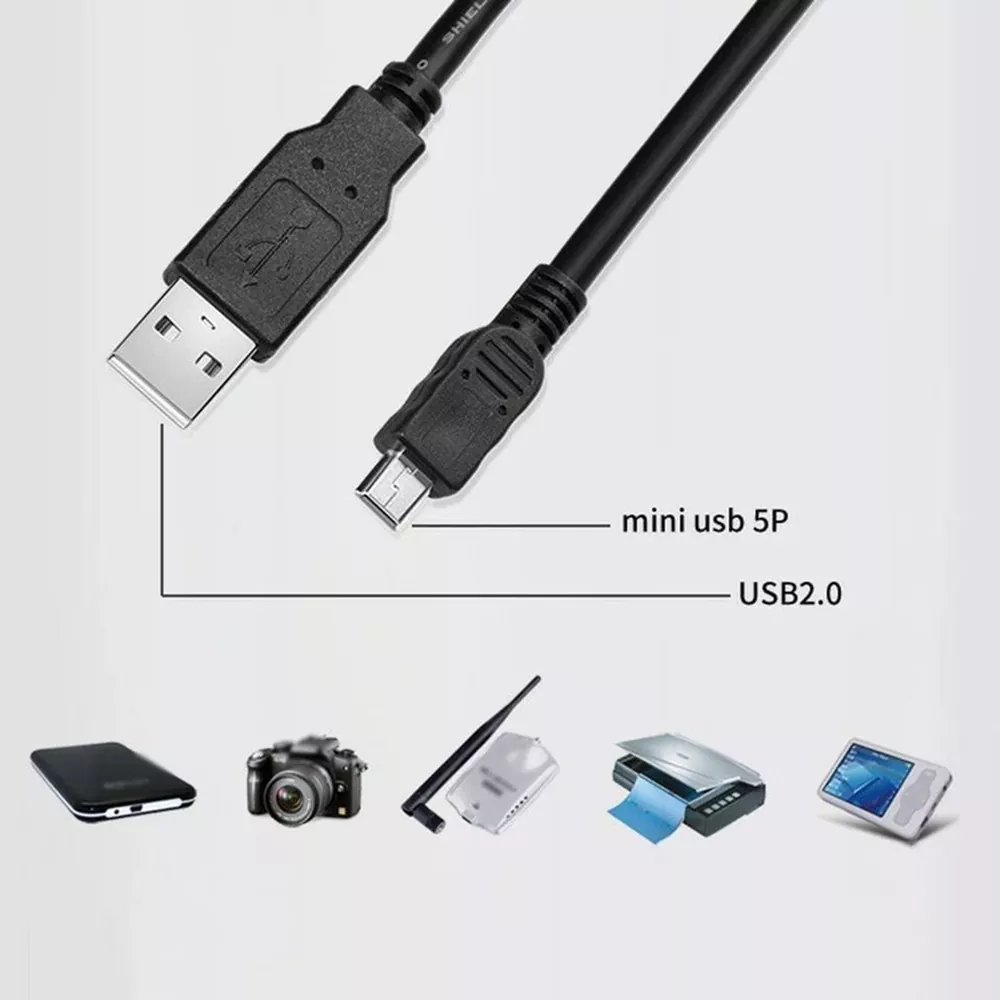

Port Mini-B był standardem urządzeń przenośnych od ponad dekady. Ten kabel jest kompatybilny z:
Aparaty cyfrowe: Canon EOS (seria Rebel, 5D, 6D, 7D), Nikon DSLR (seria D3xxx, D5xxx, D7xxx, D8xx), Sony Alpha (starsze modele), Pentax, Olympus, Fujifilm X-series (starsze modele), Panasonic Lumix (starsze)
Przenośna muzyka: iPod classic, iPod nano (starsze generacje), SanDisk Sansa, Sony Walkman (cyfrowy), Creative Zen, Zune
Pamięć zewnętrzna: 2,5-calowe przenośne dyski twarde firmy WD, Seagate, Toshiba, Hitachi, Samsung (modele sprzed 2018 r.)
GPS i nawigacja: urządzenia kieszonkowe Garmin (seria GPSMAP, eTrex), GPS samochodowy TomTom
Rejestratory głosu i dźwięk: seria Zoom H (H4n, H5, H6), Seria Tascam DR, seria Sony ICD
Inne: starsze czytniki Kindle, kamery samochodowe, nianie elektroniczne, mikroskopy cyfrowe, projektory przenośne, klawiatury MIDI, elektronika DIY płytki (Arduino z Mini-B)
Współpracuje z portami USB 3.0 (działa przy prędkości 2.0) i porty USB 1.1. Jeden kabel do środowisk z różnymi urządzeniami.
Studia fotograficzne i sesje plenerowe: przymocuj lustrzankę cyfrową do laptopa do podglądu na żywo, przesyłania plików RAW i przechowywania baterii aparatu naładowany.
Podróże i przygody: Noś zapasowy kabel Mini-B na aparat fotograficzny, GPS i przenośny dysk.
Produkcja muzyki i dźwięku: synchronizuj biblioteki muzyczne, przesyłaj nagrania terenowe i podłącz przenośne rejestratory do stacji roboczej montażowej.
Kopia zapasowa w domu i biurze: podłącz przenośne dyski zewnętrzne do komputerów stacjonarnych do rutynowych kopii zapasowych plików.
Edukacja i badania terenowe: Używaj z rejestratorami danych, podręczny GPS i przenośne instrumenty.
Handel detaliczny i e-commerce: szeroko dostępne akcesorium do aparatu sklepy internetowe, sklepy z elektroniką i sprzedawcy internetowi.
Zrób to sam i elektronika: podłącz Arduino, Raspberry Pi (starsze modele) i płytki rozwojowe do programowania i debugowania.
5-pinowy Mini-B zawiera VBUS (zasilanie), D+/D- (para danych) i masa. Styki z brązu fosforowego pokryte złotem o minimalnej wytrzymałości włączenia wynoszącej 5000 cykli.
Linie danych są mocno skręcone (6–8 skrętów na cal), aby zminimalizować przesłuchy i zachować integralność sygnału 480Mbps.
Przewody miedziane cynowane 28 AWG zapewniają ścieżkę zasilania o niskiej rezystancji (około 0,06 Ω na stopę). Napięcie spadek pozostaje poniżej 0,2 V przy 2,4 A.
Folia aluminiowa zapewnia 100% pokrycie przed zakłóceniami elektromagnetycznymi o wysokiej częstotliwości. Dodaje 48-pleciona siatka z cynowanej miedzi wytrzymałość mechaniczna i tłumienie hałasu o niskiej częstotliwości.
Każdy kabel poddawany jest:
Ciągłość (wszystkie 5 pinów)
Izolacja zwarciowa
Izolacja Hi-Pot (300 V DC, > 10 MΩ)
Rezystancja (VBUS i masa)
Funkcjonalny uścisk dłoni z hostem USB
TLD działa w oparciu o ISO-9001:2015 certyfikowane zarządzanie jakością.
|
Punkt kontrolny jakości |
Metoda |
Kryteria akceptacji |
|
Kontrola jakości przychodzącego materiału |
Wizualny + wskaźnik + opór |
Przewodnik AWG, pokrycie ekranu, pokrycie |
|
Inspekcja lutowania na linii |
Zautomatyzowana inspekcja optyczna (AOI) |
Złącza w 100% wolne od wad |
|
100% test elektryczny |
Tester automatyczny (ATE) |
Ciągłość, izolacja, Hi-Pot |
|
Test odporności |
Mikroomomierz (próbka przesunięcia) |
VBUS < 0,15 Ω, GND < 0,15 Ω |
|
Siła włożenia/wyciągnięcia |
Miernik siły (próbka przesunięcia) |
0,5–2,0 kgf (specyfikacja USB-IF) |
|
Wytrzymałość na zginanie |
Tester elastyczności (próbka zmiany) |
8000 cykli przy 180° – bez awarii elektrycznej |
|
Weryfikacja rzeczywistego urządzenia |
Codziennie – uwiązanie kamery, test kopiowania dysku |
Stabilne połączenie, bezbłędny transfer |
|
Kontrola wzrokowa |
100% jednostek |
Żadnych zadrapań, przesunięć i odprysków |
Założona w 2008 roku, TLD ma powierzchnię 12 000 m² Producent, dostawca i eksporter posiadający certyfikat ISO-9001, zatrudniający ponad 200 pracowników oraz 15 wewnętrznych inżynierów ds. badań i rozwoju. Obiekt w Dongguan jest w pełni zautomatyzowany linie produkcyjne – cięcie, ściąganie izolacji, lutowanie, obtrysk i testowanie.
TLD zaopatruje światowe marki m.in ZTE, Skyworth i Hisense, a także hurtownicy, kamera/audio detalistów i sprzedawców e-commerce w 55 krajach.
Co zapewnia TLD:
Bezpośrednie ceny fabryczne dla zamówień hurtowych i masowych
Niestandardowe długości (3 stopy, 6 stóp, 10 stóp), kolory (czarny, biały, niebieski, czerwony), etykietowanie złączy i opakowania detaliczne
Prywatne etykietowanie, niestandardowe blistry i pełne pudełka do sprzedaży detalicznej
Bezpłatne próbki dla kwalifikujących się nabywców w ciągu 5–7 dni
Standardowe modele dostępne w magazynie, co umożliwia szybką wysyłkę
Terminowość dostaw na poziomie 98,5% w ciągu 24 miesięcy
Dedykowani menedżerowie kont i wsparcie techniczne
ProPhoto Supplies (USA): „Łączymy w pakiecie Kable Mini-B TLD z naszymi linkami i akcesoriami do kamer. Fotografowie lubią jakość wykonania — koniec z cienkimi kablami, które psują się w połowie. Zamówiliśmy ponad 5000 jednostek, a stopa zwrotu jest praktycznie zerowa.”
Odp.: złącze Mini-B było szerokie stosowany w aparatach cyfrowych (lustrzanki cyfrowe Canon/Nikon/Sony), przenośnych odtwarzaczach muzycznych (iPod classic/nano, SanDisk), zewnętrzne dyski twarde 2,5 cala, urządzenia podręczne GPS, cyfrowe dyktafony i inną przenośną elektronikę użytkową wyprodukowaną z połowy 2000 roku do końca 2010 roku. Jeśli Twoje urządzenie posiada mały, trapezowy port USB (szerszy na dole), prawdopodobnie jest to Mini-B.
O: Nie. Mini-B i Micro-B są różne złącza. Mini-B jest szerszy i grubszy (około 10,6 mm × 7,5 mm). Micro-B jest węższy i bardziej płaski. Nie są one wymienne. To kabel jest specjalnie przeznaczony do portów Mini-B.
O: Tak. Seria Canon EOS (Rebel, 5D, 6D, 7D itp.) i lustrzanki cyfrowe Nikon (D3xxx, D5xxx, D7xxx, D8xx itp.) z portami Mini-B będzie działać. Można go używać do przesyłania plików, tetheringu w trybie podglądu na żywo i ładowania (w zależności od ustawień aparatu).
Odp.: 480 Mb/s (szybki port USB 2.0). Aby zapewnić szybszy transfer, TLD oferuje również kable USB 3.0 Mini-B – skontaktuj się ze sprzedawcą zespół.
O: Tak. Kabel przenosi oba rodzaje zasilania (VBUS) i dane (D+/D-), dzięki czemu można jednocześnie synchronizować i ładować.
O: Tak. TLD oferuje produkty pod marką własną i Usługi OEM – kolory niestandardowe (czarny, biały, niebieski, czerwony, różowy itp.), laser grawer na obudowie złącza, nadruk marki na kurtce i niestandardowy opakowanie.
Odp.: Tak – TLD zapewnia bezpłatne próbki do wykwalifikowanych przedsiębiorstw. Płacisz tylko za wysyłkę. Przetestuj kabel na swoim rzeczywistych urządzeń przed złożeniem zamówienia zbiorczego.
Kable USB i AV:

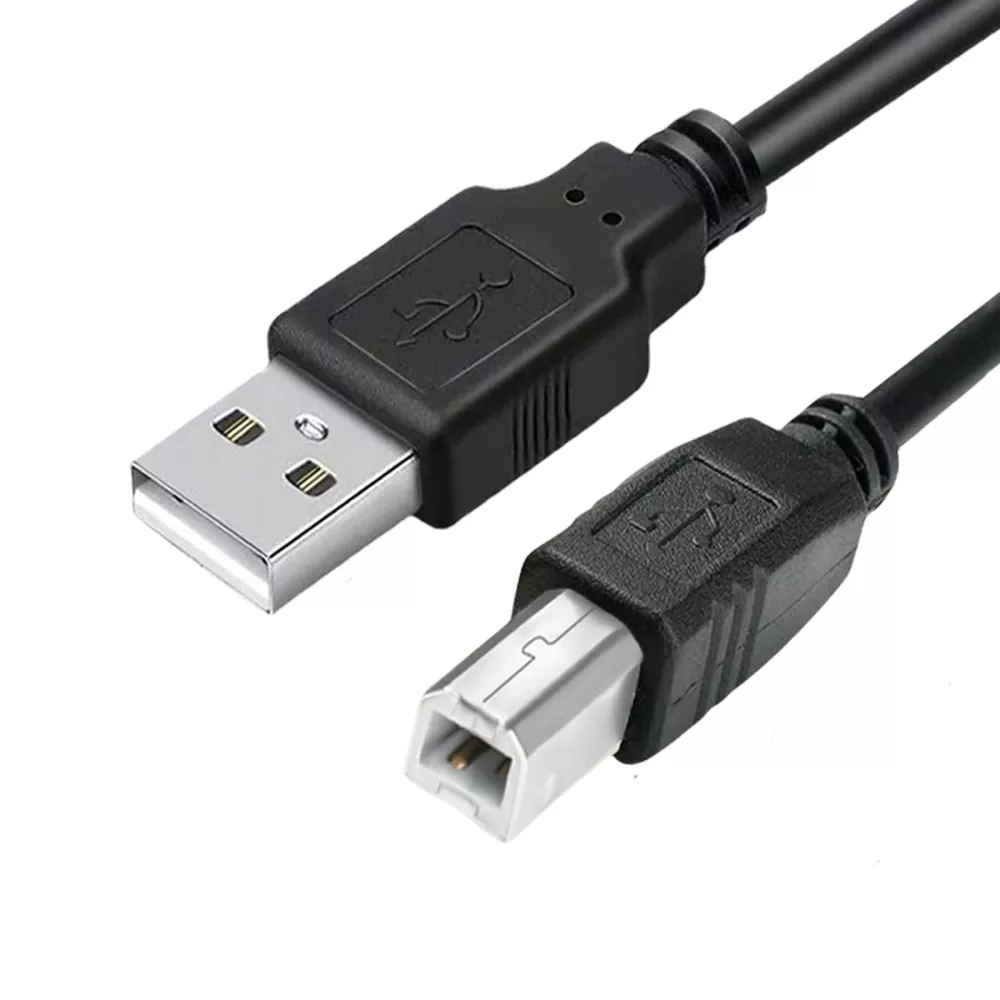

Kabel USB 2.0 A do B o długości 6 stóp – szybki przewód do drukarki/skanera

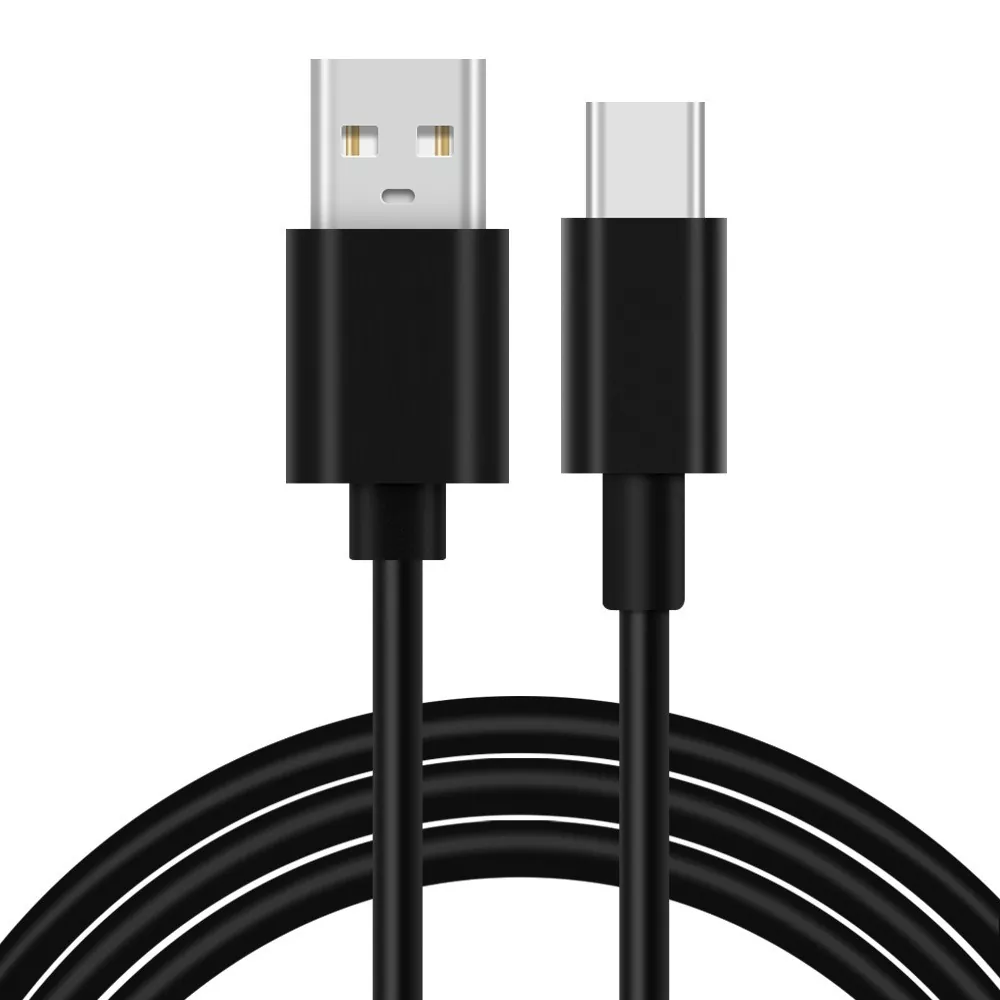

Kabel USB 3.0 A do C, 6 stóp – wersja z plecionego nylonu
Szybki kabel HDMI o długości 6 stóp z Ethernetem – gotowy na 4K HDR
Akcesoria Starlink:

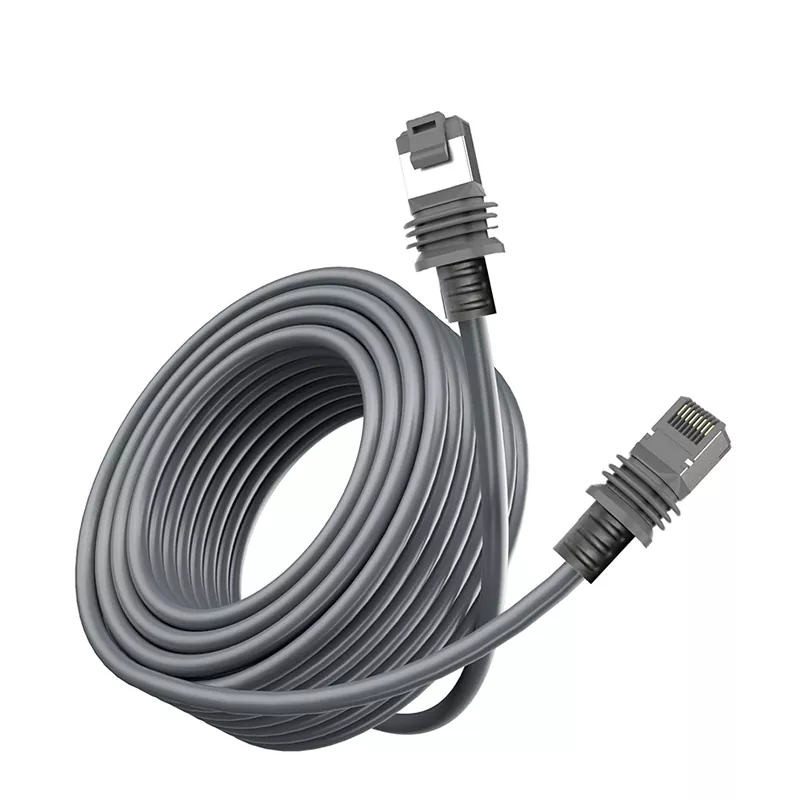

Kabel przedłużający do anteny Starlink Gen 2/Gen 3 – 75 stóp/150 stóp Odporne na warunki atmosferyczne
Zestaw adaptera i kabla Ethernet Starlink
TLD dostarcza dystrybutorom kabel USB 2.0 A męski na Mini B, sprzedawcy e-commerce, dostawcy AV i nabywcy projektów.
Dla próbki produktów, wymagania OEM, niestandardowe opakowania lub zamówienia hurtowe, skontaktuj się z TLD, aby potwierdzić wymaganą konfigurację i wycenę.
